| 产品特性：料位计 | 是否进口：否 | 产地：湖北开航 |
| 加工定制：否 | 品牌：湖北开航 | 型号：SC1410RSS0300 |
| 类型：音叉料位开关 | 测量范围：300 | 测量精度：5 |
| 额定电压：220V | 输出信号：4-20mA | 电源：220 |
| 材质：不锈钢 | 尺寸：100*400mm | 外壳材质：铝合金 |
| 接触容量：*** | 机身颜色：蓝色 | 接触部分材质：不锈钢 |
| 输出方式：开关量 |

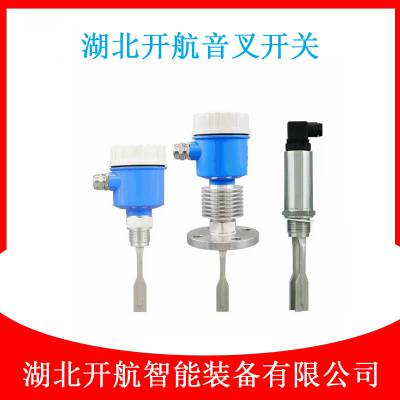

SC1410RSS0300不锈钢 音叉液位计 G1螺纹过程连接
简介
音叉式物位开关是一种的物位开关。音叉由晶体激励产生振动,当音叉被物料浸没时振动频率发生变化这个频率变化由电子线路检测出来并输出一个开关量。
工作原理根据物料对振动中的音叉有无阻力，探知料位是否到达或超过某高度，并发出通断信号，这种原理不需要大幅度的机械运动，驱动功率小，不必校准，可快速启动。结构简单，无机械运动部件，无维修、无磨损，运行寿命长，灵敏而可靠。
传感器的音叉以固有的频率振动，当音又触及液体或其他物料时，其固有的振动频率降低，能量消耗在物料颗粒间的摩擦上，迫使振幅急剧衰减而停振，频率的变化液位开关，产生通断信号。音义式物位开关又被称作“电气浮子”凡使用浮球液位开关和由于结构、湍流、搅动、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用“音叉式物位开关”。由于音叉物位开关无活动部件,因此无须维护和调整,是浮球液位开关的升级换代产品。音叉式物位开关应用于石化、轻工、食品、水处理等行业,对物位进行上/下限位报警及控制。
产品特点
适应性强:被测液体不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。
不需调校由于音叉限位开关的检测不受被测介质电参数及密度的影响所以无论测量何种液体都不需现场调校。免于维护:由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运使用便不需要维护。
技术参数
● 供 电：24VDC（标准）； 220VAC（可选） ● 环境温度：-20℃～70℃
● 输出方式：SPDT继电器（单刀双掷） ● 介质温度：-40℃～150℃
● 工作压力：小于2MPa ● 介质密度：低0.6g/cm3
● 延 时：1～60s（可选） ● 高低位报警：现场可设置为高位或地位报警
● 功 耗：0.5W ● 外壳防护：IP66
● 电气接口：M20*1.5 ● 过程连接： NPT 1”螺纹安装（标准螺纹）法兰安装（可选）
安装说明
音叉限位开关通常采用侧装（在仓壁侧面安装）方式安装与仓体侧壁对料位高度进行上下限位置的检测；当仓体不便侧面开孔时可采用顶装（在仓的顶部安装）方式安装，位置应选择能避开进料时物料冲击的位置；亦可安装与管道上防止泵的无料运行。
注意事项：
安装传感器时，将其插入罐体，用扳手卡住传感器螺纹上部的六方形拧紧即可，注意不要用手拧动壳体，因为在拧紧的过程中会造成壳体与探杆间发生转动。在出厂时壳体内部的电子单元与传感器的连接电缆已接好，用力拧壳会使内部的连接电缆拉断。
安装施工时注意叉体不要受到强烈冲击，以免损坏压电晶体。
仪表传感器应尽量避开物料的冲击，水平安装时，叉体的两个平行叉
板应取与地面垂直方式（此时叉体方向标记冲上或者冲下），以物料能容易地从叉板之间流出。
