| 品牌：湖北开航 | 产品特性：料位开关 | 是否进口：否 |
| 产地：湖北 | 加工定制：否 | 型号：L18-1B |
| 测量范围：250 | 分辨率：1 | 适用范围：自动化控制 |
| 规格：阻旋料位开关 | 连接方式：法兰或螺纹 | 工作电压：24V~220V |
| 外壳材质：铝合金 | 包装材质：纸箱 |

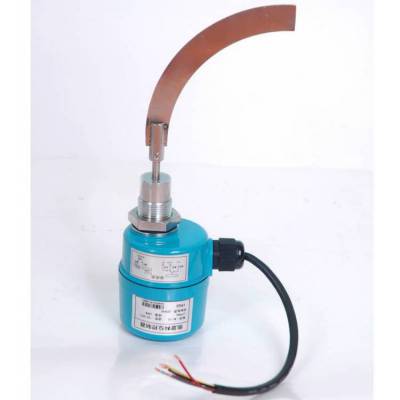

L18-1B开航双重密封防水型阻旋式料位器接线视频
简介
阻旋式料位器用于测量料仓的料位，它具有抗粘结、灵敏度可调等特点。阻旋式料位器安装在料仓的底部或顶部，可实现空仓或满仓报警，或者每隔一段距离（1米左右）安装一只，可估算料仓中的料位，还可与进出料设备相联锁，自动启停输送设备，实现系统自控的目的，若应用于微机配料中，可大大提高产品质量，提高生产效率。
特点
1.外壳全密闭性,具有防水防尘性能.
2.采用全密封轴承,外加特殊油封,可防止粉尘 沿传动轴渗入.
3.拉力弹簧可调,可适应各种容重物料的测量.
4.离合器设计,具有过载保护功能.
5.安装简单,且不必从仓壁上拆下,即可检查、 更换内部零件.
L18-1B开航双重密封防水型阻旋式料位器接线视频
工作原理
阻旋式料位器接通电源且叶片没有受阻，电机带动叶片正常运转，此时，行程开关XL2被压合，4、5触点接通给出无料信号。当叶片遇到物料受阻时，电机外壳相对转动一个角度，触动行程开关XL1，电机停转，同时行程开关XL2被释放，3、4触点接通给出有料信号。
安装方式
按安装形式分为水平安装（下料位器）和垂直安装（上料位器）。若仓壁由钢板制成，仅需在仓壁上开一个孔(f80），以便插入叶片，然后根据法兰安装孔直径在仓壁上钻4个M12安装孔即可。若仓壁为钢筋混凝土，使用单位制作安装底座，并在土建施工时预埋在仓顶或仓壁中。具体安装尺寸见图T-1、T-2、T-3。
料位器安装位置是否适当，决定了料位器能否正常工作。上料位器安装位置距进料口边缘500mm左右较好，否则物料冲击叶片易产生假信号。安装下料位器时，必须在叶片上方150mm处安装挡料板，避免大量物料集中冲击叶片造成误发信号，降低使用寿命。料位器安装位置尽量远离振源。
安装注意事项：
1、安装要求应使叶片所处的位置避开进料口的下部和料仓死料区，为防止使用中物料的砸击，应在检测叶片的上方安装防护板。2、如采用加长轴垂直安装，则应安装保护套筒或使叶片和软轴所处位置不至受到物料的直接砸击。多位测量时应适当拉开距离，避免发生软轴的相互缠绕。3、为避免室外环境雨水的渗入，侧装时应使出线口垂直向下并旋紧上盖。垂直安装时如有条件，可考虑加装防雨罩。
技术参数
1.供电电源：220VAC/110VAC/24VDC
2.消耗功率：4W
3.触点容量：10A/250VAC SPDT（单刀双掷）
4.叶片转速：1RPM（转/分）
5.力 矩：1.0Kg×CM
6.物料密度：≥0.5g/cm3
7.工作温度：-10～80℃ 高可订400℃）
8.绝缘电阻：≥100MΩ
9.介电强度：1500V*1min
10.防护等级：IP65
11.叶片材质：SUS304
