| 产品特性：料位计 | 是否进口：否 | 产地：湖北 |
| 加工定制：否 | 品牌：湖北开航 | 型号： SRP20BB00504 |
| 测量范围：500 | 分辨率：1 | 适用范围：自动化控制 |
| 规格：阻旋料位计 | 连接方式：法兰或螺纹 | 工作电压：24-220v |
| 外壳材质：铝合金 | 包装材质：纸箱 |
SRP20BB00504开航矿用高温型阻旋料位计常见故障处理方法
一, 产品概述

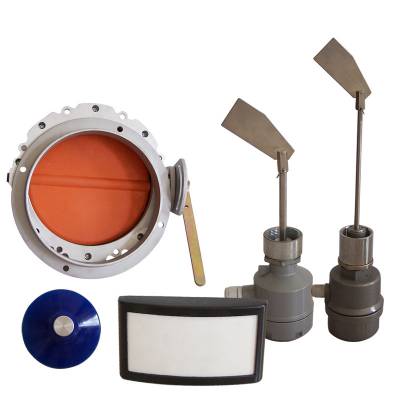

阻旋开关是用于固态物料（包括粉状、块状、粒装、胶装等）的物位控制器。它具有密封性好、过载能力强、轻便易装、输出触点容量大等特点。针对不同比重的物料可通过调弹簧的拉力来实现，其接触物料部分全为不锈钢材料。阻旋开关在化工、塑料、水泥、制药、饲料、食品等行业得到了应用。
二. 工作原理
电机带动叶片旋转，当被测介质到达叶片位置时，叶片受阻停止转动，从而触动后面的微动开关输出开关信号,当被测介质 下降离开叶片时，叶片在弹簧的作用下恢复原位继续转动.弹簧的拉力可根据所测介质的比重进行调整，物料比重大时弹簧调整到强,反之调之弱。
三.产品特点
1、密封设计可防止粉尘渗入；
2、扭力且扭力大小可调节；
3、叶片承受过重负戦,离合器自动打滑，保护电机不受损 坏；
4、机电分离式结构,整体免拆卸易维护；
5、特殊叶片可使用与低密度物料；
6、适用范围，可用于钢铁、水泥、电力、饲料、化学塑胶、化学肥料等。
SRP20BB00504开航矿用高温型阻旋料位计常见故障处理方法
四. 技术参数
1、供电电源：220VAC , 110VAC , 24VDC；
2、消耗功率：3W；
3、触点容量：***/250VAC SPDT（单刀双掷）;
4、叶片转速：逆时针Ir.p.m.（转/分）;
5、力矩:10kg-m（1.0N-m）;
6、物料密度：＞0.4 g/cm3 ;
7、工作温度：-20~80°C（温可达40CTC须接受定制）；
8、绝缘阻抗：＞100MQ（500VDC）;
9、介电强度:1500Vlmin.
安装要求：
1、安装前请确认电源电压是否与标识上面的电压一致；
2、确认安装方式（法兰或螺纹）及安装尺寸；
3、连接部位为1〃螺纹时，可选用镰刀型或收缩型叶片，以便直接插入管牙内；
4、水平安装时，接线盒入线口应注意垂直朝下，电缆固定螺母必须锁紧；
5、轴长可调型和钢索型只适合顶装；
6、水平安装时叶片与水平向下呈10～20°的夹角安装，这样可以减少物料的冲击；
7、桶内温度超过80℃时，请选用高温系列产品；
8、应避免安装在进料口正下方，当无法避免时可加装防护挡板，以免出现错误动作；
9、水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩等；
10、安装前确认水平安装还是垂直安装；
11、水平安装时叶片与水平向下呈10～20°的夹角安装，以减少物料的冲击。
注意事项
（1）料位计不得安在薄膜正对着进料的方向，以免使得物料直接 冲击薄膜，引起误动作。
（2）安装时应小心保护好薄膜，以防止伤。
（3）安装时应使垂直或略倾斜（倾斜角度≤5°）
（4）若使用的电压超过标准，则必须将料位计外壳接地。
（5）料位计在安装前，要检查其动作力和工作行程是否符合要求，全部紧固件有无缺少或松动现象。
安装：
安装要求应使叶片所处的位置避开进料口的下部和料仓死料区，为防止使用中物料的砸击，应在检测叶片的上方安装防护板。
如采用加长轴垂直安装，则应安装保护套筒或使叶片和软轴所处位置不受到物料的直接砸击。多位测量时应适当拉开距离，避免发生软轴的相互缠绕。
为避免室外环境雨水的渗入，侧装时应使出线口垂直向下并旋紧上盖。垂直安装时如有条件，可考虑加装防雨罩。
主要用于各种物料（如粉状、颗粒状或块状）料仓极限料位的自动检测与控制，不同型号的料位器可满足不同工况的要求，在冶金、粮食、面粉，建材，水泥、电力、煤炭、化工、铸造、橡胶、环保除尘等各行各业的物料输送与控制过程中有着应用。
